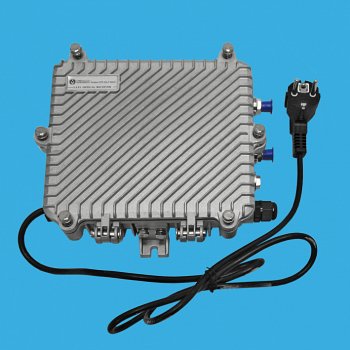

Оптический приемник Vermax-LTP-116-7-OS

Под заказ

54 550 KZT

Описание

Оптические приемник Vermax Television серии LightPro предназначены для работы в сетях FTTB (волокно в дом). Он осуществляет преобразование оптического амплитудно модулированного сигнала в радиочастотный (RF) широкополосный сигнал TV диапазона и последующее усиление сигнала для его распределения по коаксиальной сети.
Приемники Vermax Television cерии LightPro снабжены АРУ (автоматическая регулировка усиления). Наличие АРУ весьма важно в сетях кабельного телевидения с меняющейся нагрузкой или в условиях плохой стабильности параметров магистрали. LightPro являются одними из самых надежных и недорогих решений для строительства сетей кабельного телевидения.
Конструкция приемника позволяет устанавливать его как в помещении, так и снаружи в защищенных от проникновения воды ящиках.

Основные особенности:

Высокая чувствительность и широкий диапазон входных оптических сигналов -9 ... +2 дБм;
Микропроцессорное управление, отображение всех параметров на LED дисплее;
Электронная регулировка уровня и наклона АЧХ (EQ) в диапазоне 0 ... 15дБм;
Улучшенная система АРУ по входному оптическому сигналу (есть возможность задать начальную точку АРУ -9/-8/-7 дБм);
Современный GaAs выходной усилитель обеспечивает высокий выходной уровень (2 RF-выхода по 114 дБмкВ или 1-RF выход 116 дБмкВ);
Контроль входного оптического сигнала, выходного RF сигнала, напряжения питания;
Два RF выхода (сплиттер или отвод -10 дБ);
Импульсный источник питания и низкая потребляемая мощность;
Компактный литой корпус с развитым оребрением (низкий профиль).

Примечания:

Не рекомендуется размещение устройства под воздействием прямых солнечным лучей, так как это может привести к нарушению допустимого теплового режима;
Рабочее положение приемника - произвольное;
Не допускается накрывание корпуса какими либо материалами, что может привести к ухудшению охлаждения в процессе работы.

Оптические характеристики

Оптическая длина волны, нм..............................1100 - 1600

Тип оптического разъема.....................................SC/APC

Кол-во оптических входов....................................1

Рабочая входная оптическая мощность, дБм....-7

WDM фильтр.........................................................Нет

Входные потери на отражение дБ.......................>45

Тип оптического волокна......................................Одномодовое

Диапазон работы АРУ, дБм..................................-9...+2

Характеристики ВЧ тракта

Выходная мощность RF порта.............................116

Кол-во RF выходов................................................2

Частота ВЧ выхода, МГц.......................................45 ~862/1003

Неравномерность АЧХ, дБ...................................±0.75

Максимальный уровень выходного

сигнала, дБмкВ (АРУ от -7дБм)............................≥ 112（-9...+2) ≥ 116（-7...+2)

Электронная регулировка усиления (ATT),

дБмкВ и АЧХ (EQ), дБ............................................0-15

Выходное сопротивление,Ом................................75

Параметры качества, полученные при

-6дБм оптического сигнала на входе

C/CTB, дБ.................................................................≥ 67

C/CSO, дБ.................................................................≥ 62

C/N, дБ......................................................................≥ 51

Общие характеристики

Управление и мониторинг........................................Нет

Рабочая температура, °С.........................................-40...+60

Напряжение питания, В............................................A: AC (150~265) B: AC (35~90)

Габариты, мм.............................................................220 x 205 х 65

Потребляемая мощность, Вт.....................................≤14
